數據傳輸串口浪涌保護器
一、產品描述： HTD-DB系列浪涌保護器依據IEC標準設計，產品廣泛應用于工業控制、電信、局域網及商業、工業和軍事領域的DB9、DB15、DB25串口通訊系統的浪涌保護。可保護串口所有芯線。接地電纜可通過D型串口金屬外殼接地。 產品具有反應速度快、插入損耗小的特點。二、產品尺寸圖：
一、產品描述：
HTD-DB系列浪涌保護器依據IEC標準設計，產品廣泛應
用于工業控制、電信、局域網及商業、工業和軍事領域的DB
9、DB15、DB25串口通訊系統的浪涌保護?？杀Ｗo串口所有
芯線。接地電纜可通過D型串口金屬外殼接地。
產品具有反應速度快、插入損耗小的特點。

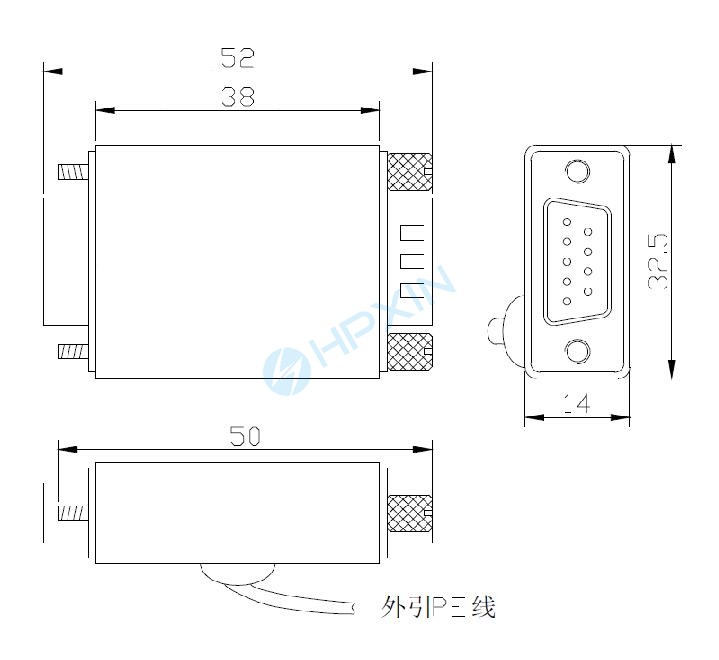

二、產品尺寸圖：
型號 | HTD10-DB9 | HTD10-DB15 | HTD10-DB25 |
結構類型 | 組合型 | ||
標稱工作電壓 Un | 10V | ||
最大持續運行電壓 Uc | 12V | ||
標稱導通電壓Un | 16V | ||
最大傳輸速率 | 2Mbps | ||
標稱放電電流( 8/20μs) In | 1.5 kA | ||
最大放電電流(8/20μs) Imax | 2kA | ||
基礎限制電壓（1kV/μs）UB | ≤40V | ||
電壓保護水平(In) UIn | ≤40V | ||
插入損耗 ae | ≤0.5dB（2MHZ） | ||
絕緣電阻 | ≥1M Ω | ||
接口型式 | DB9 | DB15 | DB25 |
保護線數 | 9針 | 15針 | 25針 |
工作環境 | 環境溫度：－40℃～+60℃；相對濕度：≤5％～90％；大氣壓力≥54.0kPa | ||
防護等級 | IP20 | ||
